2015进口现代索纳塔（YF）G2.0 HEV混合动力电路图

时间：2025-04-15 13:05:45

　　在2015年，进口现代索纳塔（YF）G2.0 HEV作为一款高效环保的混合动力轿车，引起了广泛的关注。本文将揭示这款车型的混合动力电路图，并介绍其独特的动力系统和燃油效率提升技术。

2015进口现代索纳塔

　　一：混合动力电路图

现代索纳塔G2.0 HEV

　　下面是2015进口现代索纳塔（YF）G2.0 HEV的混合动力电路图，这一图表清晰地展示了该车型的动力系统：

　　二：动力系统

　　该车型搭载了2.0升四缸汽油发动机和电动机，其动力系统由发动机、电池组、电动机及电控单元等组成。通过优化的动力传递系统，该车可根据不同驾驶条件智能地切换使用汽油发动机、电动机或两者同时工作，以达到最佳燃油效率。

　　三：燃油效率提升技术

　　1. 制动能量回收系统：该车型采用制动能量回收系统，在制动或减速时将动能转换成电能储存到电池组中，进一步提高能源利用效率。

　　2. 停启系统：该系统在车辆停车时自动关闭发动机，避免不必要的燃油浪费。当需要继续行驶时，发动机可快速启动，提供动力。

　　3. 智能能量管理系统：通过监测车辆行驶情况和驾驶者操作，该系统控制发动机和电动机的工作模式，以最大限度地提高燃油效率。

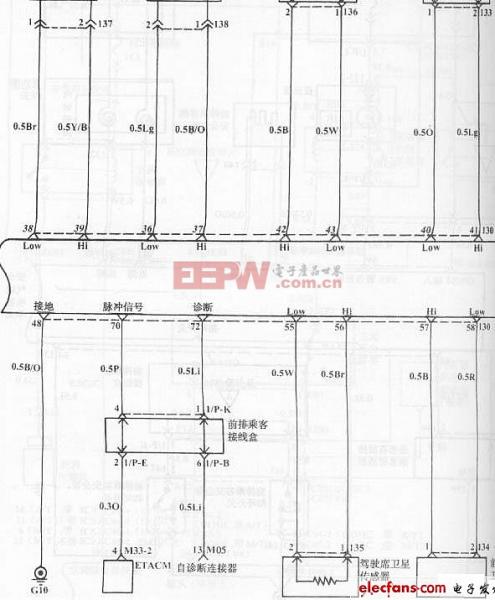

现代索纳塔混合动力电路图

　　通过以上技术的综合应用，2015进口现代索纳塔（YF）G2.0 HEV在燃油经济性方面表现出色，为消费者提供了高效可靠的驾驶体验。

2015年进口索纳塔G2.0 HEV混合动力电路图
